整流變壓器線圓形式的選擇與容量、電壓以及連接法有關，通常，小量壓器高、低壓線圈都用圓簡式:對于中等容量整流變壓器，當?shù)途鄶?shù)較多時，低壓線圈采用螺旋式，高壓線圈為連續式、對于大流變壓器，低壓線數少、電流大，通常為雙餅式，高壓線圓為線圈形式和排列式。

　　中小容量整流變壓器的線圖排列與電力變壓器相同，低壓線圓近鐵芯，高壓線圈在低壓線圈外面:當?shù)蛪河袃山M線圈時，也可較低 高壓-低壓排列:大容量整流變壓器為了低壓引出線方便，高壓線國鐵芯，低壓線圈安排在高壓線圈外面大容量整流變壓器帶幾個并聯工作的整流器組。

　　整流變壓器低壓線圈相應分良幾組。從限制短路電流考慮，高壓線圖也常要求相應分組大容量整流變壓器的引線若布置不當，引線電抗引起的壓降可能很大;各分路引線電抗若不相等，會使各并聯工作組的電流分配。引線布置 平均:引線的強交流磁場還將引起結構件的局部過熱。引線布置的原則應使導通相位相同，通過的電流大小相同而方向相反的引線具 量接近大電流的整流設備有時采用同相逆并列的接線方式，以減小引線電 抗，這種接線方式與上述引線布置的原則一致，若造成整流變壓器燒壞得線圈重新纏繞，大約需要十五個日。

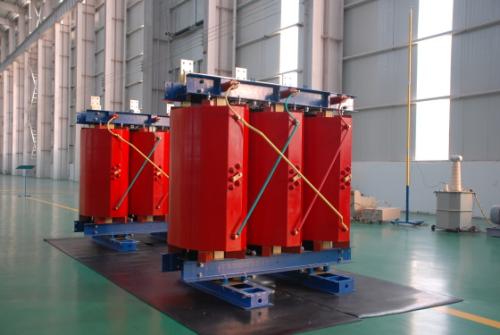

　　變壓器廠家100kV?A及以下的整流變壓器通常做成空氣自冷式，放在整流柜內，不自帶箱殼，中等容量的整流變壓器通常都做成油浸自冷式，戶外裝置。大容量的整流變壓器多數為戶外裝置，也有采用半戶外式的，其冷卻方式則根據不同條件來選擇，電解用整流變壓器由單獨的有載調壓自耦變壓器調壓時，有時為節裝置種類和冷卻方式省安裝面積，將有較調壓自變壓器與整流變壓器的器身裝在同一箱內。

　　整流變壓器整流器是變壓器與整流器組成一體的組合裝置，其整流柜直接裝置在整流變壓器的側面。這種裝置的優點，除節約安裝面積外，還可 短變壓器與整流器之間的連接線，從而可減小由于連接線電抗不相等而造成的整流器組之間電流分配不平均程度，同時也可使母線損耗和電壓降降低，使整個裝置的功率和功率因數提高。
